Fahrstraßenhebel

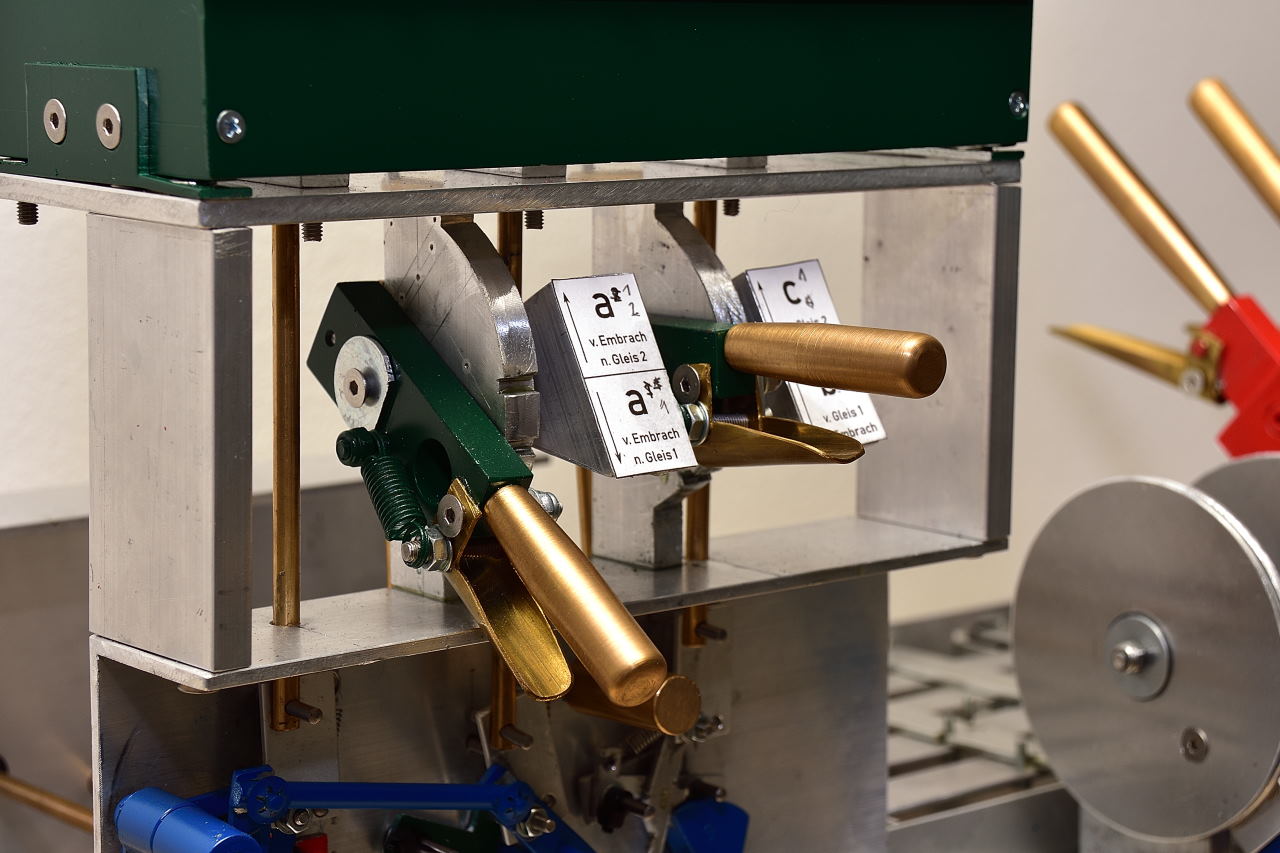

Die Fahrstraßenhebel dienen zum Einstellen einer Fahrstraße. Pro Hebel können zwei Fahrstraßen eingestellt werden, indem der Hebel nach oben oder unten bewegt wird. Diese beiden Fahrstraßen schließen sich logisch aus - sie können einfach nicht gleichzeitig eingelegt werden. Jeder Hebel ist mit einer Fahrstraßenschubstange verbunden, die im Verschlusskasten von der Mittelstellung (keine Fahrstraße eingelegt) nach links oder rechts geschoben werden.

Funktionen

[DB Fachbuch, Das mechanische Stellwerk, S. 118ff (Fahrstraßenhebel)]

• Die Hebel rasten in Mittelstellung oder in der ober bzw. unteren Stellung ein
• Die Hebel können nur durch ziehen der Handfalle umgelegt werden

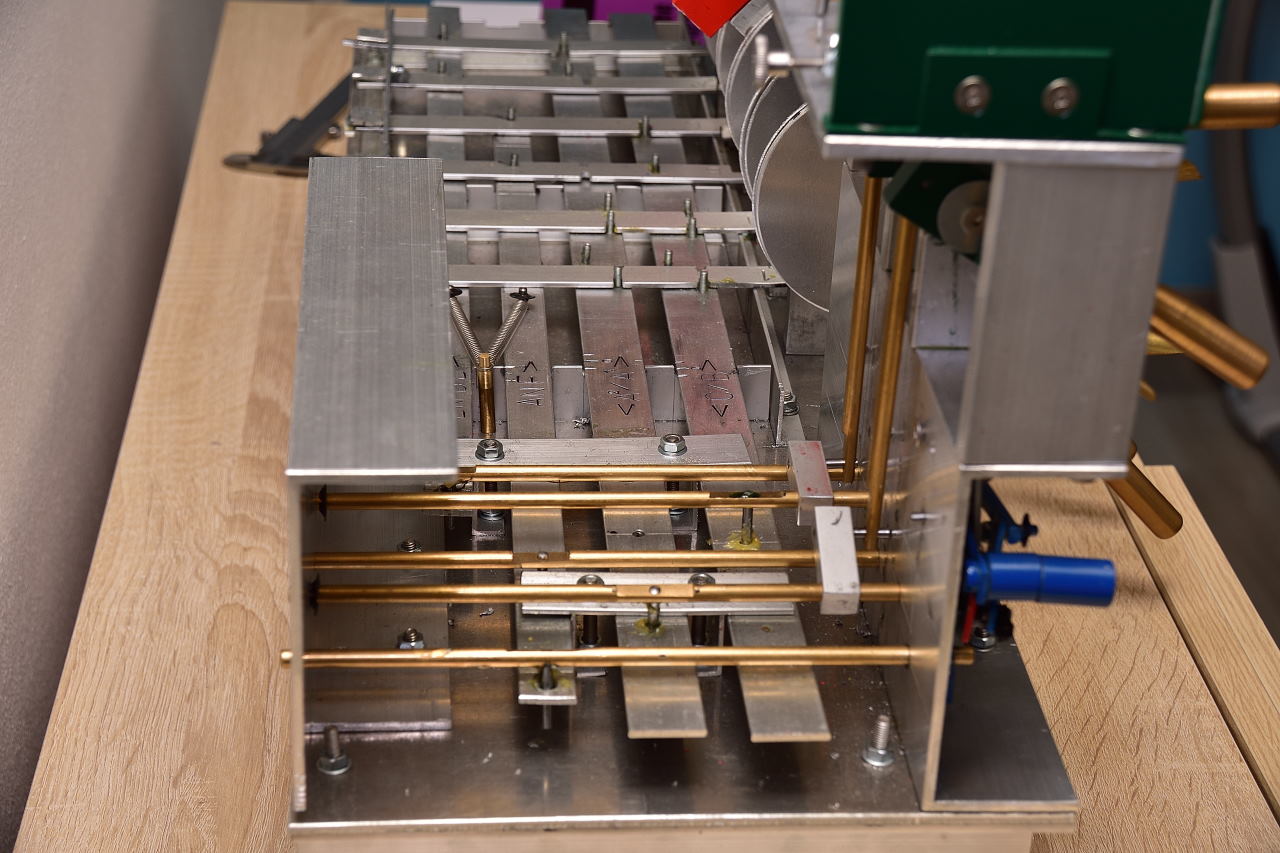

• Die Bewegung des Hebels wird auf die Fahrstraßenschubstange übertragen, welche sich je nach Hebelstellung nach links oder rechts bewegt.
• Wenn keine Fahrstraße eingelegt ist, befinden sich Hebel und Fahrstraßenschubstange in Mittelstellung

Im Modell nicht umgesetzte Funktionen:

• In der Realität haben die Hebel pro Fahrstraße zwei Rasten. In der ersten Raste ist die Fahrstraßenschubstange nur soweit bewegt, um die Fahrstraße zu prüfen und zu verschließen. Der Signalhebel wird erst in der zweiten Rastung freigegeben.

Bilder

Anklicken oder zoomen zum vergrößern!
